GCK抽屉式开关柜

GCK低压抽出式开关柜由动力配电中心(PC)柜和电动机控制中心MCC)二部分组成，适用于发电厂、变电站，工矿企业等电力用户作为交流50Hz,，工作电压至660V，工作电流至3150A的配电系统中，作为动力配电，电动机控制及照明等配电设备的电能转换分配控制之用。

立即咨询联系我们

相关产品

产品详情

▌产品概述

▌工作条件

●海拔高度：不超过2000m;
●周围温度：不高于+40℃，并且24h内平均温度不高于+35℃，周围空气温度不低于-50℃;
●大气条件：空气清洁，相对湿度在温度为+40℃时不超过50%，在温度较低时允许有较高的相对湿度，列如：+20C时为90%；
●安装场所：没有火灾，爆炸危险，严重污秽，化学腐蚀及剧烈震动的场所；
●与垂直面倾斜不超过5°；
●本产品适合以下温度运输储存：-25℃~+55℃，在短时间内(不超过24h)不超过+70℃。

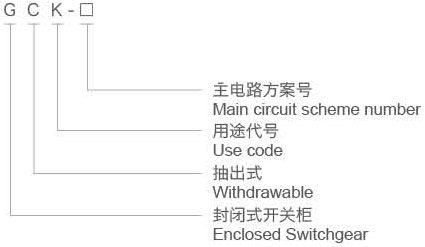

▌型号含义

▌技术参数

额定工作频率		50
额定工作电压(V)		380, 660
额定绝缘电压（V)		660
额定工作电流(A)	水平母线	630-3150
	垂直母线	600
额定短时附受电流	水平母线	80kA(有效值VI秒
	垂直母线	50kA(有效值)/1秒
额定峰值耐受电流	水平母线	176kA/0.1s
	垂直母线	llOkA/O.ls
主电路接插件（A)		200, 400
铺助电路接插件(A)		10
工频耐压 1分钟（V)		2500
防护等级		1P40
換作方式		就地，远方，自动

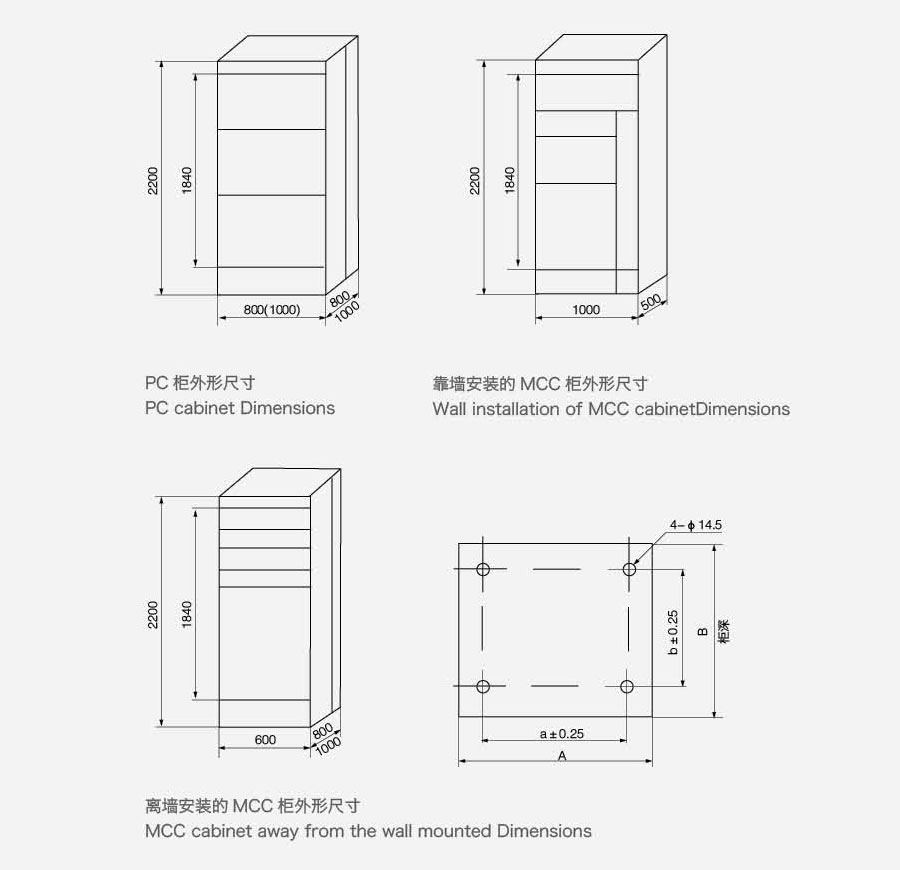

▌外形及尺寸(mm)

柜宽 (A)	柜深 (B)	安装孔距 (a)	安装孔距 (b)
800	500	685	385
600	800	485	685
600	1000	485	885
800	800	685	685
800	1000	685	885
1000	800	885	685
1000	1000	885	885

产品代号	A(mm)	B(mm)	C(mm)	D(mm)
GGD06	600	600	450	556
GGD06A	600	800	450	756
GGD08	800	600	650	556
GGD08A	800	800	650	756
GGDIOA	1000	600	850	556
GGDIOA	1000	800	850	756
GGD12	1200	800	1050	756
