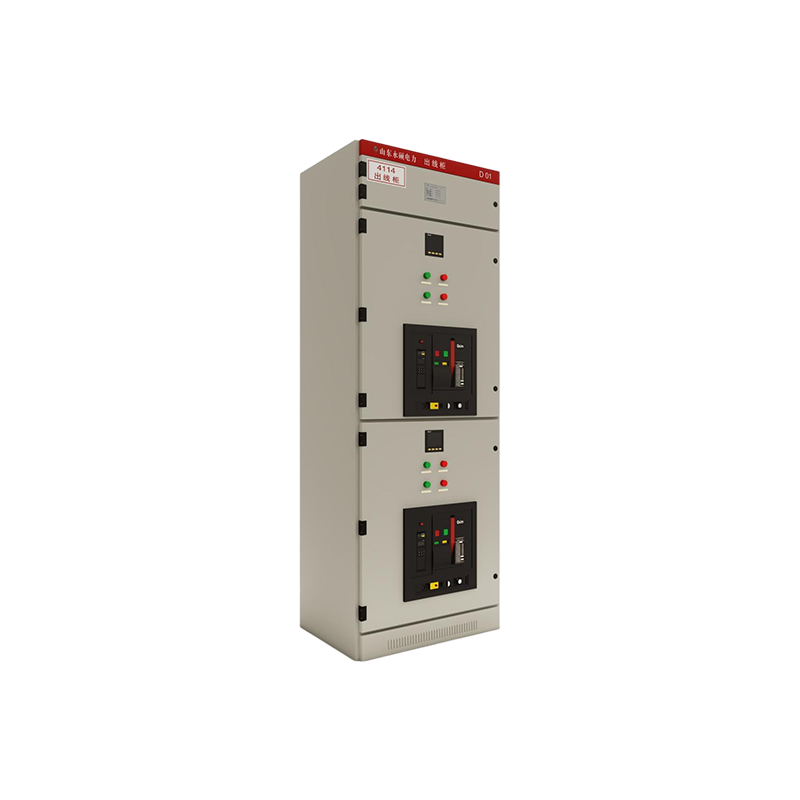

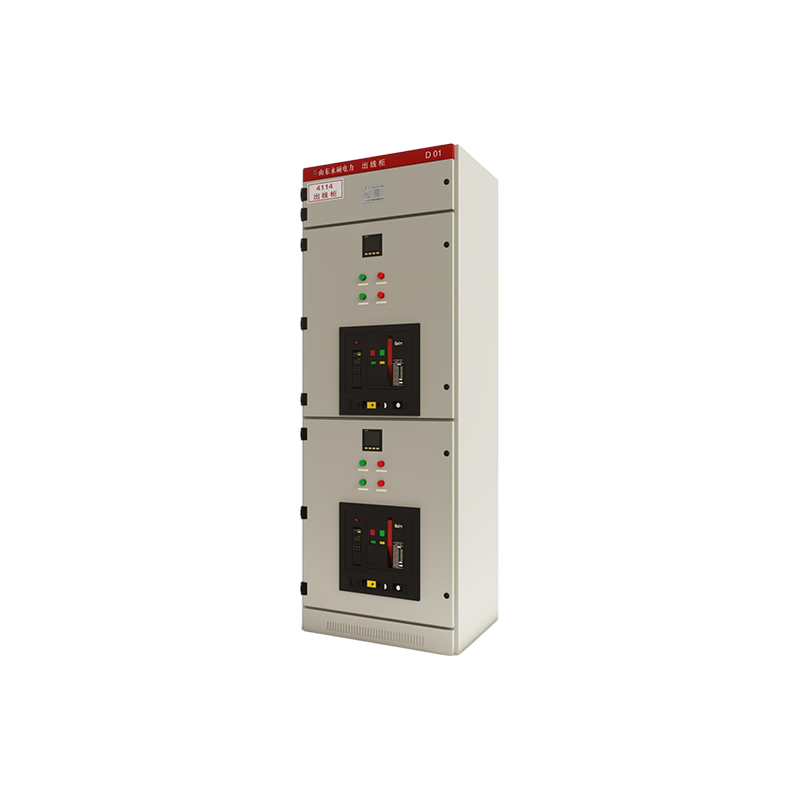

MNS-低压出线柜

本系列低压抽出式开关柜是一种用标准模件由工厂组装(FBA)的组合式柜型，其技术已达到国际水平。

立即咨询联系我们

相关产品

产品详情

▌产品概述

本系列低压抽出式开关柜是一种用标准模件由工厂组装(FBA)的组合式柜型，其技术已达到国际水平。

本系列低压抽出式开关柜适用于发电厂、变电站、石油化工、冶金轧钢、交通能源、轻工纺织等厂矿企业和住宅小区、高层建筑等场所、作为交流50~60Hz,额定工作电压交流660V及以下的电力系统的配电设备的电能转换、分配及控制之用。本装置符合GB72511《低压成套开关设备》及JB/T9961《低压抽出式成套开关设备》专业标准、并符合C439-1、VDE0660第五部分等国际专业标准。

▌工作条件

●	周围空气温度不高于+40℃，不低于-5℃，并且24h内其平均温度不高于+35℃；
●	大气条件：空气清洁，相对湿度在温度为+40℃时不超过50%，在较低温度时允许有较高的相对湿度，例如+20℃时为90%，但应考虑到温度变化，有可能会偶然地产生凝露；
●	海拔高度不超过2000m；
●	本装置适应于以下温度的运输和储存过程：-25℃至+55℃的范围之间，在短时间内(不超过24h)可达+70℃，在这些极限温度下装置不应遭到任何不可恢复的损伤，而且在正常条件下应能正常工作；
●	如果上述使用案件不能满足时，应由用戶和制造厂协商解决；
●	当本装置使用于海上石油钻采平台和核电站时，应另行签订技术协议。

▌型号含义

▌技术参数

项目		参数
额定绝缘电压 (V)		660V(1000)V
额定工作电压 (V)		380V、660V
主母线工作电流		5000A
主母线额定耐受电流		lOOkA/ls
主母线额定峰值耐受电流		220kA/0.1s
配电母线（垂直母线）工作电流		lOOOA
配电母线（垂直母线）峰值电流	标准型	105kA(值)/0.1s
	加强型	176kA(值)/0.1s

▌防护等级

符合IEC529、DIN40050标准；
IP30对大于Ф2.5mm固体防护；
IP40对大于1.0mm固体防护；
IP54对尘埃和任意方向喷溅作防护；
（订购IP54防护等级时应与制造厂协商）。
