Traditional power products
▌产品概述
GCS装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计按口的场所，作为三相交流频率为50(60)Hz，额定工作电压为380V(400V)，(660V)，额定电流为4000A及以下的发、供电系统的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

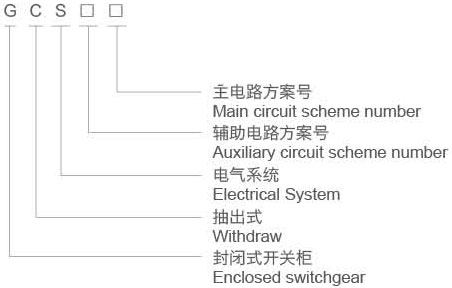

▌型号含义
▌性能指标
装置的设计符合下列标准
EC439-1 | 低压成套开关设备和控制设备； |
GB7251 | 低压成套开关设备； |
ZBK360001 | 低压抽出式成套开关设备。 |
▌技术参数
项目 | 參数 | ||
主电路额定电压(V) | 交流 AC380(400)、(660) | ||
辅助电路额定电压(V) | 交流 AC220、380 (400) | 直流 DC 110/220 | |
额定频率(Hz) | 50(60) | ||
额定绝缘电圧(V) | 660(1000) | ||
额定电流(A) | 水平母线 | ≤ 4000 | |
垂直母线(MCC) | 1000 | ||
母线额定短时耐受电流 (kA/1 s) | 50,80 | ||
母线额定峰值耐受电流(kA/0.1 s) | 105,176 | ||
工频试脑电圧(V/lmin) | 主电路 | 2500 | |
辅助电路 | 1760 | ||
母线 | 三相四线制 | A, B, C, PEN | |
三相五线制 | A, B, C, PE, N | ||
防护等级 | IPSO, 1P40 | ||
▌主结构
主构架采用8MF型开口型钢，型钢的二侧面分别有模数为20mm和100mm和中9.2mm的安装孔，内部安装灵活方便。
主构架装配形式设计为两种，全组装式结构和部份(侧框和横梁)焊接式结构，供用戶选择；
装置的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室，各室的作用相对独立。
