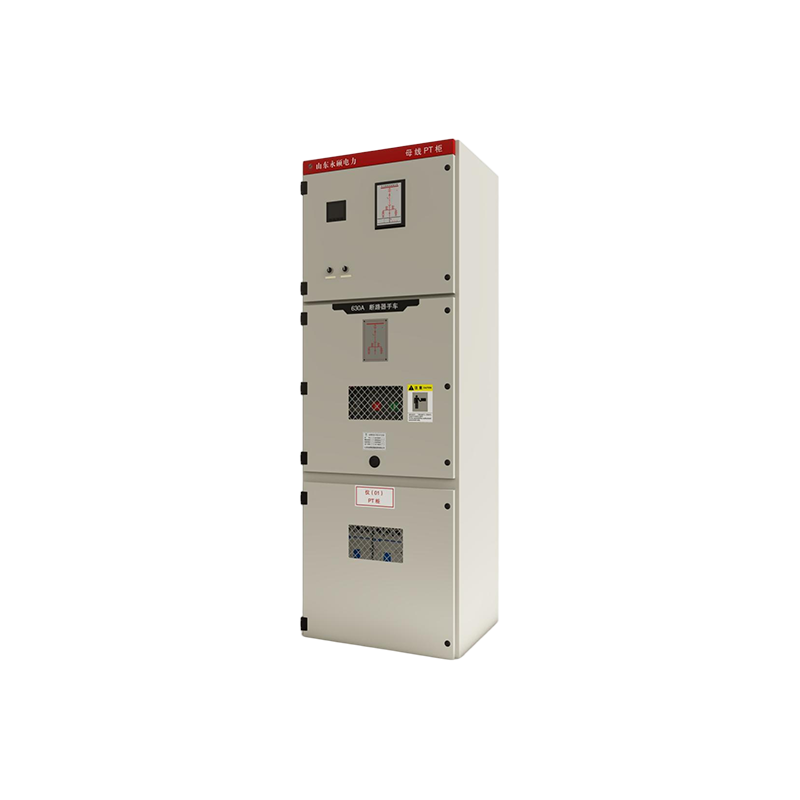

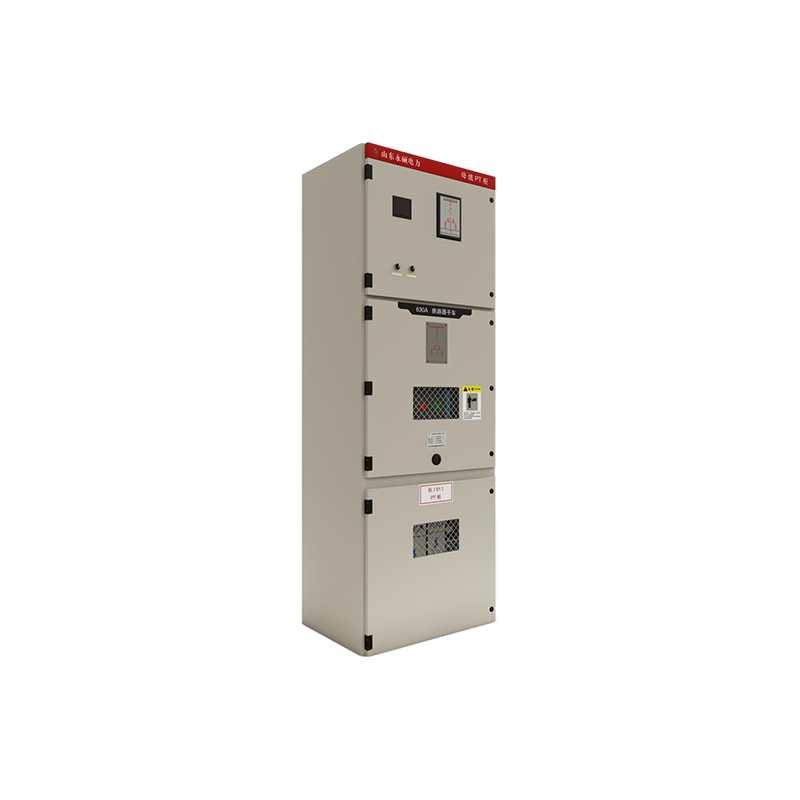

KYN-28A高压计量柜

KYN28A-12(Z)(GZS1) 铠装移开式交流金属封闭开关设备(以下简称“开关设备”)它适用于三相交流50Hz电力系统，用于接受和分配电能并对电路实行控制、保护及监测。

立即咨询联系我们

相关产品

产品详情

▌概述

KYN28A-12(Z)(GZS1) 铠装移开式交流金属封闭开关设备(以下简称“开关设备”)它适用于三相交流50Hz电力系统，用于接受和分配电能并对电路实行控制、保护及监测。
本产品符合标准：GB3906《3-35kV交流金属封闭开关设备》、GB/T11022《高压开关设备和控制设备标准共用技术要求》、IEC60298《额定电压1kV及以上交流金属封闭开关设备和控制设备》。

▌型号含义

▌工作条件

●	周围湿度：15℃~+40℃；
●	相对湿度：日平均相对温度: ≤95%，日平均水蒸气压力不超过2.2KPa；月平均相对湿度≤90%；月平均水蒸气压力不超过1.8KPa;
●	海拔高度: ≤1000m；
●	地震烈度: 不超过8级；
●	周围环境: 空气应不受腐蚀性或可燃气体、水蒸气等明显污染，无剧烈振动场所；
●	超出GB3906规定的正常件下使用时，由用户和本公司协商。

▌技术参数

顶目		单位	数据
额定电压		kV	3.6、7.2、12
额定频率		Hz	50
断路器额定电流		A	630、1250s 1600、2000、2500、3150
开关设备额定电流		A	630、1250、1600、2000、2500、3150
额定短时耐受电流(4S)		kA	20、25、31.5、40
额定峰值耐受电流（峰值)		kA	50、63、80、100
额定短路开断电流		kA	20、25、31.5、40
额定短路关合电流(峰值）		kA	50、63、80、100
额定绝缘水平Imin工频耐受电压	极间、极对地间	kV	24、32、42
额定绝缘水平Imin工频耐受电压	断口间	kV	24、32、42
雷电冲击耐受电压（峰值）	极间、极对地间	kV	40、60、75
雷电冲击耐受电压（峰值）	断口间	kV	46、70、85
防护*等级			外究为IP4X,陽室间、断路器室门打开时为IP2X。

▌结构特点

开关设备结构见下图。全金属模块化组装式结构,柜体采用防腐蚀能力强的进口敷铝锌板制造,，无需表面处理,，经CNC高精度设备加工，采用的多重折边工艺，连接用拉铆螺母、高强度螺栓连接，精度高、重量轻、强度好。

开关设备可配装本公司生产的VS1系列、VD4系列、ZN65系列等真空断路器，适应性广，互换性强。手车设有工作位置，试验位置，各位置均有定位和显示装置，安全可靠。
电缆室可装多达9根单芯电缆，设备有可靠的机械、电气联锁装置，完全满足“五防”要求。各室设有泄压通道，确保运行人身安全。

▌开关设备结构示意图
