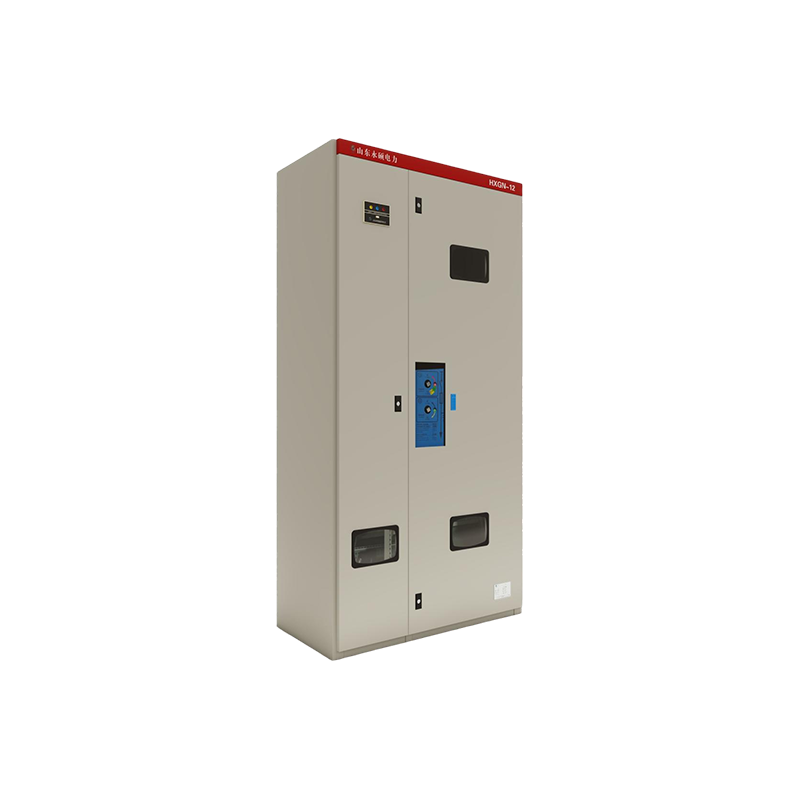

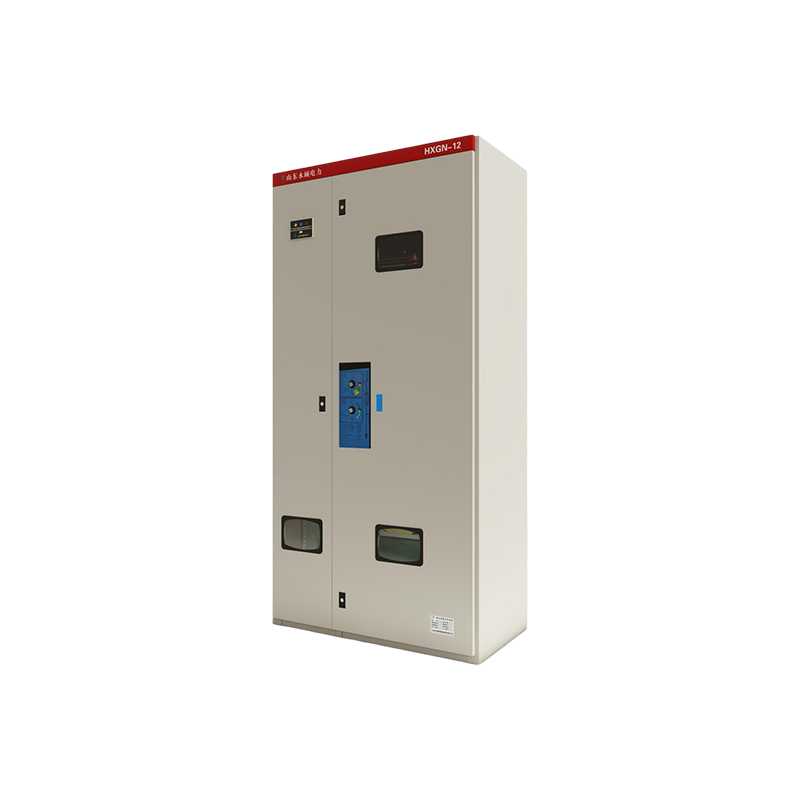

HXGN-12高压出线柜

本环网柜符合GB3906《3-35V交流金属封闭开关设备》、IEC60420《高压交流负荷开关熔断器组合电器》标准的有关规定。

立即咨询联系我们

相关产品

产品详情

▌概述

HXGN口-12箱式固定交流金属封闭开关设备(简称环网柜)，是为城市电网改造和建设需要而生产的新型高压开关设备。在供电系统中亦作为开断负荷电流和短路电流以及关合短路电流之用，本环网柜配用FZRN25、FZRN21真空负荷开关，操作机构为弹簧机构，该机构既可手动操作，也可电动操作。接地开关和隔离刀配用手动操作机构，本环网柜成套性强、体积小、无燃烧和爆炸危险，还具有可靠的”五防”功能。

本环网柜符合GB3906《3-35V交流金属封闭开关设备》、IEC60420《高压交流负荷开关熔断器组合电器》标准的有关规定。

▌工作条件

●	周围温度：- 15℃-+40℃;
●	海拔高度：1000m及以下;
●	日平均值不大于95%，水蒸气压力日平均值不超2.2kPa;
	月平均值不大于90%，水蒸气压力月平均值不超过1.8kPa;
●	地震烈度：不超过8级;
●	没有腐蚀性或可燃性气体等明显污染的场所。

注: 超出上述正常使用条件时，用户可与本公司协商。

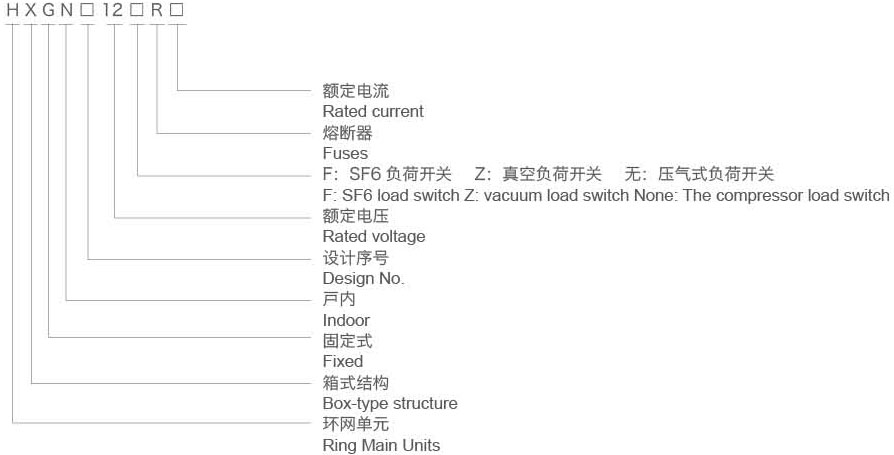

▌型号含义

▌技术参数

项目		单位	FKN12-12	FZN25-12
额定电压		kV	12
Imin工频耐受电压		kV	对地及相间42;隔离断口 481
雷电沖击电压（峰值)L		kV	对地及相间75;隔离断口 85
额定频率		Hz	50
主母线额定电流		A	630
	额定电流	A	630
	额定电流下电寿命	次	不小于100
	开断空载变压器容量	kVA	1250
负荷	额定热稳定电流	kA/s	20/4;接地开关 20/2
开关	额定动稳定电流（峰值）	kA	50
	额定短路关合电流(峰值)	kA	50
	溶断器额定电流	kV	100
	额定转移电流	kV	1500	2000
	额定短路开断电流	kA	315
	配用溶断器型号		SDLAJ-12(XRNTn-10)
机械寿命		次	2000	10000
辅助回路1 min工频耐压		kV	2
电劫操动机构工作电压		V	交直流（DC) 220; 110
防护等级			IP2X
外形尺寸（宽X深X高)		mm	650(850) X 900 x 2000(2200)

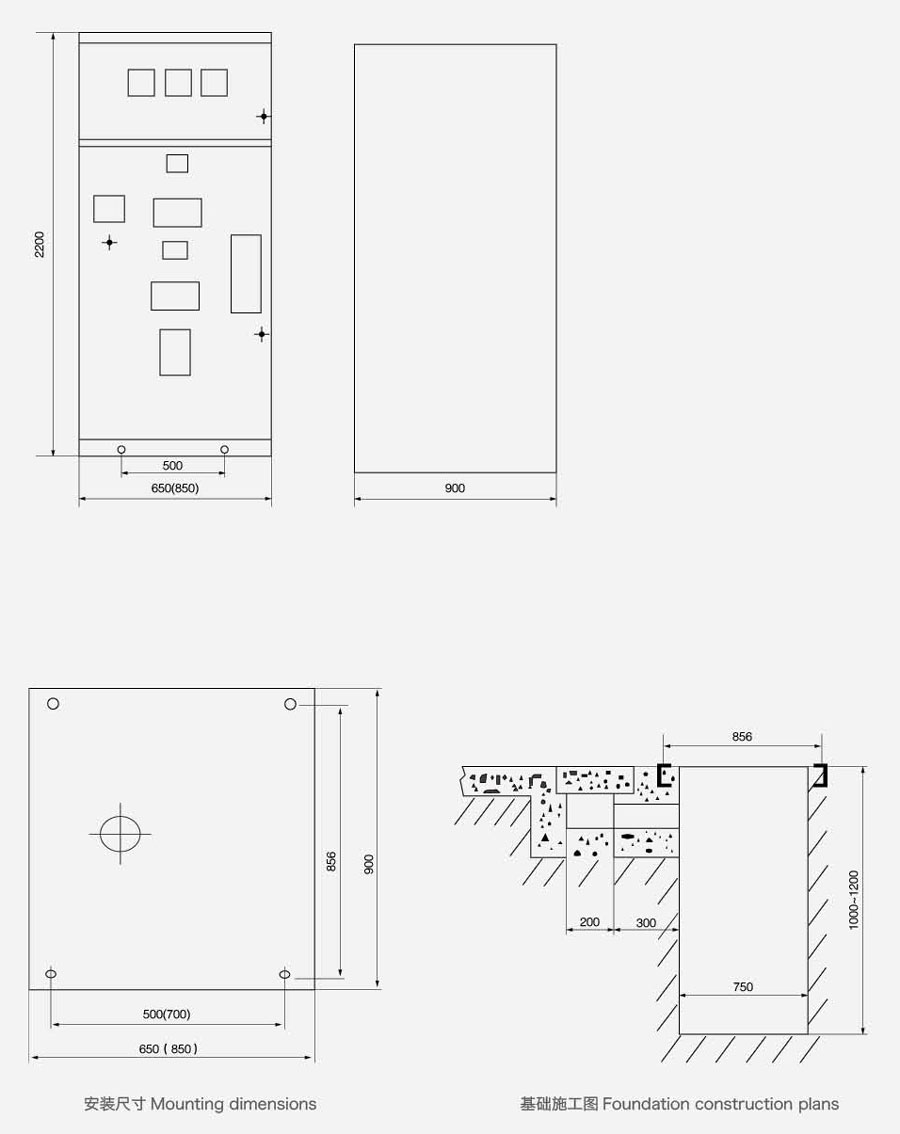

▌安装尺寸(mm)
