▌概述
树脂绝缘干式变压器安全，难燃防火，无污染，可直接安装在负荷中心。免维护、安装简便，综合运行成本低、损耗低、防潮性能好，可在100%湿度下正常运行，停运后不经预干燥即可投入运行。局部放电量低、噪音小，散热能力强，强迫风冷条件下可以120%额定负载运行。配备有完善的温度保护控制系统，为变压器安全运行提供可靠保障，可靠性高。据对已经投入运行的10000多台产品的运行研究，产品的可靠性指标达到国际水平。
▌结构特征
●铁芯
铁芯采用优质取向冷轧硅钢片材料制造，45°全斜接缝结构，心柱采用绝缘带绑扎，铁芯表面采用绝缘树脂漆密封以防湖防锈，夹及紧固件经表面处理以防止锈蚀。
此外,本公司还开发了多阶步叠铁芯工艺，铁芯由剪切线自动堆栈， 铁芯成型采用不叠上铁轭方案，有效地降任了空载损耗、空载电流和铁芯噪音
▌SCB11型6~20KV 环氧树脂浇注干式配电变压器

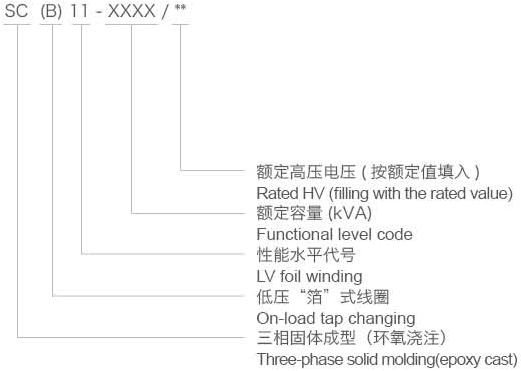

型号含义
产品标准
GB/T 10228-2008 GB1094.11-2007
额定高压:10（10.5/11/6/6.3/6.6）kV
额定低压:0.4kV
分接范围:
无励磁调压:（±5%，±2x2.5%）
有载调压:（±4x2.5%）
联结组别:Dun11 or Yyn0
绝缘水平:L175AC35/AC5
6KV、10KV11型干式无励磁调压配电变压器空载耗损和负载耗损
|
额定容量(kVA) |
电压组合及分接范围 |
联结组标号 |
空载损耗(W) |
负载损耗(W) |
空载电流(%) |
短路阻抗(%) |
||
|
高圧(kV) |
高压分接范围(%) |
低压(kV) |
||||||
|
30 |
6 |
± 5% |
0.4 |
Dynll |
170 |
710 |
2.6 |
4 |
|
50 |
240 |
1000 |
2.2 |
4 |
||||
|
80 |
330 |
1380 |
2.2 |
4 |
||||
|
100 |
360 |
1570 |
2 |
4 |
||||
|
125 |
420 |
1850 |
1.8 |
4 |
||||
|
160 |
490 |
2130 |
1.8 |
4 |
||||
|
200 |
560 |
2530 |
1.6 |
4 |
||||
|
250 |
650 |
2760 |
1.6 |
4 |
||||
|
315 |
790 |
3470 |
1.4 |
4 |
||||
|
400 |
880 |
3990 |
1.4 |
4 |
||||
|
500 |
1045 |
4880 |
1.4 |
4 |
||||
|
630 |
1210 |
5880 |
1.2 |
4 |
||||
|
630 |
1170 |
5960 |
1.2 |
6 |
||||
|
800 |
1370 |
6960 |
1.2 |
6 |
||||
|
1000 |
1590 |
8130 |
1.1 |
6 |
||||
|
1250 |
1880 |
9690 |
1.1 |
6 |
||||
|
1600 |
2205 |
11730 |
1.1 |
6 |
||||
|
2000 |
2745 |
14450 |
1.0 |
6 |
||||
|
2500 |
3240 |
17170 |
1.0 |
6 |
||||
注:有载调压系列变压器仅对以下两项数据作调整:1、重量增加100kg；
2、有载开关布置在变压的侧面a增加650mm或正面b增加750mm；
▌SCB11型20KV 环氧树脂浇注干式电力变压器

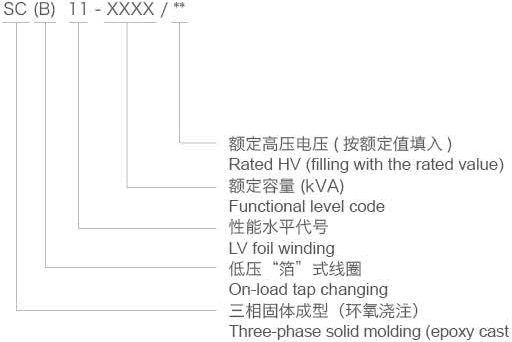

型号含义
产品标准
GB/T 10228-2008 GB1094.11-2007
额定高压:20（22、24）kV
额定低压0.4kV
分接范围:
无励磁调压:（±5%，±2x2.5%）
有载调压:(±4x2.5%)
联结组别:Dun11 or Yyn0
绝缘水平:L125AC50/AC5
|
额定容置(kVA) |
电圧組合及分接范围 |
联结组标号 |
空载损耗(W) |
负载损耗(w) |
空载电流 |
短路阻抗 |
||
|
高压(kV) |
低压(kV) |
低压(kV) |
(%) |
(%) |
||||
|
50 |
340 |
1300 |
2.2 |
6 |
||||
|
100 |
540 |
2100 |
2 |
6 |
||||
|
160 |
675 |
2600 |
1.8 |
6 |
||||
|
200 |
740 |
3100 |
1.6 |
6 |
||||
|
250 |
845 |
3600 |
1.6 |
6 |
||||
|
315 |
970 |
4300 |
1.4 |
6 |
||||
|
400 |
20 |
± 5% |
Dynll |
1150 |
5100 |
1.4 |
6 |
|
|
500 |
24 |
0.4 |
1350 |
6100 |
1.4 |
6 |
||
|
630 |
22 |
1530 |
7200 |
1.2 |
6 |
|||
|
800 |
1755 |
8700 |
1.2 |
6 |
||||
|
1000 |
2070 |
10300 |
1.1 |
6 |
||||
|
1250 |
2385 |
12150 |
1.1 |
6 |
||||
|
1600 |
2790 |
14600 |
1.1 |
6 |
||||
|
2000 |
3240 |
17250 |
1.0 |
8 |
||||
|
2500 |
3870 |
20400 |
1.0 |
8 |
||||
注:1.表中斜线上方的负载损耗适用于Dyn11联接组，斜线下方的负载损耗值适用于Yyn0。
2.其他容量的产品性能参数，由用户与制造厂协商确定。
▌SCZ(B)11型35KV 环氧树脂浇注干式电力变压器
35KV级无励磁调压配电变压器
|
额定容置(kVA) |
电压组合及分接范围 |
联结組标号 |
空载损耗(W) |
空载电流(%) |
空载电流(%) |
短路阻抗(%) |
||
|
高压(kV) |
高压分接范围(%) |
低压(kV) |
||||||
|
800 |
35-38.5 |
± 5 |
0.4 |
Dynll |
2000 |
9900 |
1.1 |
6.0 |
|
1000 |
2375 |
11500 |
1.1 |
6.0 |
||||
|
1250 |
2785 |
13600 |
1.0 |
6.0 |
||||
|
1600 |
3280 |
16300 |
1.0 |
6-0 |
||||
|
2000 |
3760 |
19200 |
0.9 |
7.0 |
||||
|
2500 |
4320 |
23000 |
0.9 |
7.0 |
||||
|
3150 |
5360 |
25800 |
0.8 |
8.0 |
||||
|
4000 |
6240 |
31000 |
0.8 |
8.0 |
||||
|
5000 |
7440 |
36800 |
0.7 |
8.0 |
||||
|
6300 |
8800 |
43000 |
0.7 |
8.0 |
||||
|
8000 |
10080 |
48500 |
0.6 |
9.0 |
||||
|
10000 |
11520 |
58500 |
0.6 |
9.0 |
||||
|
12500 |
14000 |
68000 |
0.5 |
9.0 |
||||
|
16000 |
17200 |
80000 |
0.5 |
9.0 |
||||
|
20000 |
20400 |
90000 |
0.4 |
10.0 |
||||
35KV级有载调压电力变压器
|
额定容量(kVA) |
电压組合及分接范围 |
联结组标号 |
SCZ(B)9系列 |
SCZ(B)11系列 |
空载电流(%) |
短路阻抗(%) |
||||
|
高压(kV) |
高压分接范围(%) |
低压(kV) |
空载损耗(W) |
负载损耗(w) |
空载损耗(W) |
负载损耗(w) |
||||
|
2000 |
35-38.5 |
±4x2.5% |
6 |
Dynll |
5000 |
17470 |
4500 |
16590 |
0.8 |
7.0 |
|
2500 |
5800 |
20790 |
5220 |
19750 |
0.8 |
7.0 |
||||
|
3150 |
7000 |
23410 |
6300 |
22240 |
0.7 |
7.0 |
||||
|
4000 |
8200 |
28030 |
7380 |
26630 |
0.7 |
7.0 |
||||
|
5000 |
9700 |
33190 |
8730 |
31530 |
0.6 |
8.0 |
||||
|
6300 |
11500 |
38430 |
10350 |
36510 |
0.6 |
8.0 |
||||
|
8000 |
13200 |
43670 |
11880 |
41480 |
0.5 |
9.0 |
||||
|
10000 |
15100 |
52580 |
13590 |
49950 |
0.5 |
9.0 |
||||
|
12500 |
19300 |
61130 |
16470 |
58080 |
0.5 |
9.0 |
||||
|
16000 |
22500 |
71960 |
20250 |
68370 |
0.5 |
9.0 |
||||
|
20000 |
26500 |
80960 |
23850 |
76910 |
0.4 |
10.0 |
||||
▌SCB13型6~10KV 环氧树脂浇注干式配电变压器

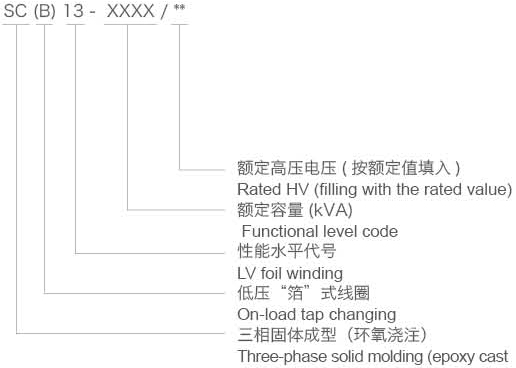

型号含义
产品标准
GB/T 10228-2008 GB1094.11-2007
额定高压:10（10.5,11,6,6.3,6.6）kV
额定低压:0.4kV
分接范围:
无励磁调压:（±5%，±2x2.5%）
有载调压:（±4x2.5%）
联结组别:Dyn11 or Yyn0
绝缘水平:L175AC35/AC5
|
额定容置(kVA) |
电压組合及分接范围 |
联结组标号 |
空载损耗(W) |
负载损耗(W) |
空载电流(%) |
短路阻抗(%) |
||
|
高压(kV) |
高压分接范围(%) |
低压(kV) |
||||||
|
30 |
6 |
± 5% |
0.4 |
Dynll |
130 |
710 |
2.6 |
4 |
|
50 |
190 |
1000 |
2.2 |
4 |
||||
|
80 |
260 |
1380 |
2.2 |
4 |
||||
|
100 |
280 |
1570 |
2 |
4 |
||||
|
125 |
330 |
1850 |
1.8 |
4 |
||||
|
160 |
380 |
2130 |
1.8 |
4 |
||||
|
200 |
435 |
2530 |
1.6 |
4 |
||||
|
250 |
505 |
2760 |
1.6 |
4 |
||||
|
315 |
615 |
3470 |
1.4 |
4 |
||||
|
400 |
685 |
3990 |
1.4 |
4 |
||||
|
500 |
810 |
4880 |
1.4 |
4 |
||||
|
630 |
940 |
5880 |
1.2 |
4 |
||||
|
630 |
910 |
5960 |
1.2 |
6 |
||||
|
800 |
1065 |
6960 |
1.2 |
6 |
||||
|
1000 |
1240 |
8130 |
1.1 |
6 |
||||
|
1250 |
1460 |
9690 |
1.1 |
6 |
||||
|
1600 |
1715 |
11730 |
1.1 |
6 |
||||
|
2000 |
2135 |
14450 |
1.0 |
6 |
||||
|
2500 |
2520 |
17170 |
1.0 |
6 |
||||
注:1.表中斜线上方的负载损耗适用于Dyn11联接组，斜线下方的负载损耗值适用于Yyn0联接组。
2.其它容量的产品性能参数，由用户与制造厂协商确定。
